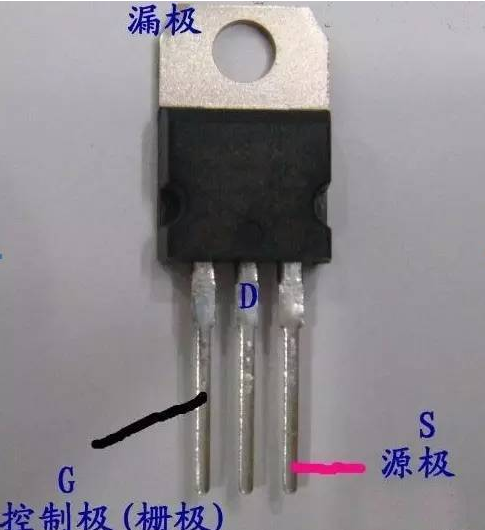

我们主板中常用的MOS管G D S三个引脚是固定的。。。不管是N沟道还是P沟道都一样。。。把芯片放正。。。从左到右分别为G极D极S极！如下图：
用二极管档对MOS管的测量。。。首先要短接三只引脚对管子进行放电。
1、然后用红表笔接S极.黑表笔接D极.如果测得有500多的数值..说明此管为N沟道.

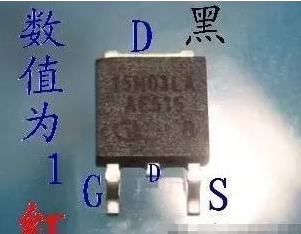

2、黑笔不动..用红笔去接触G极测得数值为1
3、红笔移回到S极.此时管子应该为导通...

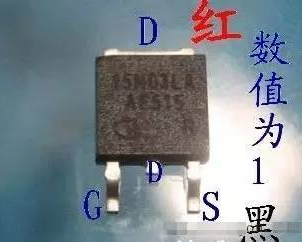

4、然后红笔测D极.而黑笔测S极.应该测得数值为1.(这一步时要注意.因为之前测量时给了G极2.5V万用表的电压..所以DS之间还是导通的..不过大概10几秒后才恢复正常...建议进行这一步时再次短接三脚给管子放电先)
5、然后红笔不动.黑笔去测G极..数值应该为1
