AOSMOS管是较新型的半导体材料，利用电场效应来控制晶体管的电流，因而得名。它的外型也是一个三极管，因此又称AOSMOS管。它只有一种载流子参与导电的半导体器件，是一种用输入电压控制输出电流的半导体器件。从参与导电的载流子来划分，它有电子作为载流子的N沟道器件和空穴作为载流子的P沟道器件。从AOSMOS管三极管的结构来划分，它有结型AOSMOS管三极管和绝缘栅型AOSMOS管三极管之分。
1.结型AOSMOS管三极管
(1) 结构

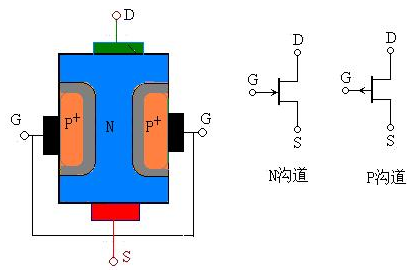

N沟道结型AOSMOS管三极管的结构如图1所示，它是在N型半导体硅片的两侧各制造一个PN结，形成两个PN结夹着一个N型沟道的结构。两个P区即为栅极，N型硅的一端是漏极，另一端是源极。
图1结型AOSMOS管三极管的结构
(2) 工作原理
以N沟道为例说明其工作原理。
当UGS=0时，在漏、源之间加有一定电压时，在漏源间将形成多子的漂移运动，产生漏极电流。当UGS<>
(3)特性曲线

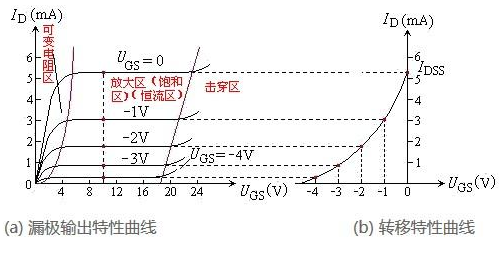

结型AOSMOS管三极管的特性曲线有两条，一是输出特性曲线(ID=f(UDS)|UGS=常量),二是转移特性曲线(ID=f(UGS)|UDS=常量)。N沟道结型场效应三极管的特性曲线如图2所示。
图2N沟道结型AOSMOS管三极管的特性曲线
2. 绝缘栅AOSMOS管三极管的工作原理
绝缘栅AOSMOS管三极管分为：耗尽型 →N沟道、P沟道 增强型 →N沟道、P沟道
(1)N沟道耗尽型绝缘栅AOSMOS管

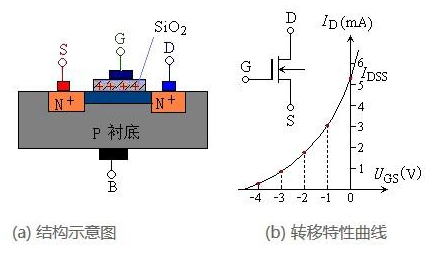

N沟道耗尽型的结构和符号如图3(a)所示，它是在栅极下方的SiO2绝缘层中掺入了大量的金属正离子。所以当UGS=0时，这些正离子已经感应出反型层，形成了沟道。于是，只要有漏源电压，就有漏极电流存在。当UGS>0时，将使ID进一步增加。UGS<>
图3N沟道耗尽型绝缘栅AOSMOS管结构和转移特性曲线
(2)N沟道增强型绝缘栅AOSMOS管
结构与耗尽型类似。但当UGS=0 V时，在D、S之间加上电压不会在D、S间形成电流。 当栅极加有电压时，若0UGS(th)时，形成沟道，将漏极和源极沟通。如果此时加有漏源电压，就可以形成漏极电流ID。在UGS=0V时ID=0，只有当UGS>UGS(th)后才会出现漏极电流，这种MOS管称为增强型MOS管。
N沟道增强型MOS管的转移特性曲线，见图4。
图4转移特性曲线
(3)P沟道AOSMOS管
P沟道MOS管的工作原理与N沟道MOS管完全相同，只不过导电的载流子不同，供电电压极性不同而已。这如同双极型三极管有NPN型和PNP型一样。
